一、噴射混凝土施工原理

1.1　噴射混凝土施工工藝特點
濕式噴射混凝土在我國是一項新工藝，由于它具有比干噴生產效率高；一次噴射厚度大；改善施工作業(yè)環(huán)境，尤其對地下工程施工；加快了作業(yè)循環(huán)時間，同時還能保證混凝土品質的穩(wěn)定、可靠等優(yōu)點。
1.2　轉子式濕噴機結構及原理
轉子式濕噴機主要由空氣管路系統(tǒng)、喂料機構系統(tǒng)、輸料系統(tǒng)、速凝劑計量添加系統(tǒng)等4部分組成。其中喂料系統(tǒng)為核心部件，它是由料斗、振動器、轉子、旋轉襯板、結合板等組成。

二、噴射混凝土施工工藝

2.1　原材料的要求
①水：不含影響混凝土性能的礦物質成份，一般飲用水標準；②砂：篩分后剔除超徑石，細度模數(shù)F?M＝2.2～2.6為宜；③石：粒徑不得超過15mm；④速凝劑：以水劑為佳；⑤混凝土坍落度控制：根據受噴面的距離、混凝土標號等確定。以8～12cm為宜。
2.2　機械操作要求
開機前操作者應做好以下幾方面：
(1)檢查所用材料情況，材質滿足上述要求方可使用；
(2)檢查料斗有無異物、速凝劑液面高度，調節(jié)計量泵，使速凝劑添加比例符合混凝土配合比設計要求；
(3)檢查壓力控制器的動作壓力，是否與輸送距離等有關參數(shù)相適應。一般設定值的選擇大于工作風壓0.1～0.2MPa；
(4)接管。防止混凝土管出現(xiàn)急拐彎和憋勁現(xiàn)象；
(5)檢查電路。電壓是否在機械所規(guī)定的范圍內；
(6)檢查轉子運動方向是否與所標方向一致，觀察吸入管內的液體流動是否正常，噴嘴有無堵塞；
(7)按上述方法檢查完畢確認無誤后，向料斗中加入約半斗砂漿(通常砂漿配合比采用c∶s∶w＝1∶3.5∶0.45)。啟動主電機，將砂漿轉入轉子腔和氣料混合腔；

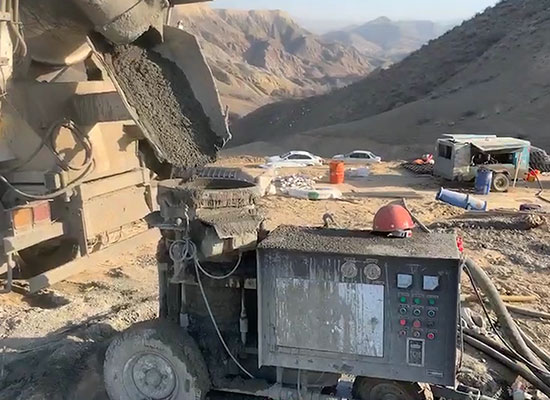

(8)向斗篩加滿混凝土，振動，使混凝土進入料斗；
(9)完成上述工作流程后，開機并觀察風壓值變化；一般工作風壓，噴邊墻0.2～0.5MPa，噴拱部0.3～0.45MPa，但要根據噴嘴出料情況來調整主風閥的開度。
2.3　噴射混凝土施工方法
(1)實施噴射混凝土作業(yè)之前，主要做好以下幾方面工作：①檢查受噴面松動巖塊和松散體情況；②對巖面進行除塵，清洗干凈，以保證混凝土與巖石具有良好的結合；③噴射前應在受噴面作好噴層厚度標志，以達到設計指標。
(2)作業(yè)過程中應遵循以下的原則：①上料速度要均勻連續(xù)，保持進料斗中有一定的貯藏量；②及時清除振動篩上粒徑大于15mm的粗料或其它異物；③噴射手在操作噴嘴時，應盡量使噴嘴與受噴面垂直，距離以1.0m左右為宜；④噴混凝土時應采取分片自下往上噴射，噴嘴應呈螺旋形轉動，均勻噴射至巖面。
(3)現(xiàn)場質量控制。主要采取以下幾方面的措施：①檢查受噴面上噴層厚度與所設厚度標志是否已一致，否則補噴至設計厚度；②凹凸不平的砼面應及時進行補噴至平順為止；③對空鼓或剝落層進行鑿除處理，補噴或采用灌漿方法后續(xù)補強；④采用鉆孔或超聲波方法隨機抽查噴層厚度。

三、施工注意事項

(1)噴射過程中，轉子式濕噴機操作者與噴射手保持好聯(lián)系，出現(xiàn)異常應能及時作出反應。
(2)緩慢打開主風閥前，系統(tǒng)風壓應不低于0.5MPa。
(3)做好開機前的各項檢查工作，包括原材料、料斗、風壓、電壓、管路敷設等。
(4)短時停機，應按停主電機、振動電機、計量泵、關主風閥，但要保持輔助風閥呈開啟狀態(tài)。
(5)料斗打開時，不能開振動電機，以防意外。
(6)混凝土骨料粒徑不超過15mm，坍落度控制在6～18cm范圍內。
(7)混凝土供料要連續(xù)，噴射途中經常停機會造成噴嘴上速凝劑通道堵塞和氣料混合倉積料嚴重。
(8)加強日常的維護保養(yǎng)工作。每次噴射前，檢查轉子上泄?jié){口是否暢通；作業(yè)結束后，及時將濕噴機內外部清洗干凈；檢查料斗密封環(huán)壓緊螺絲是否松動；結合板和活塞的磨損情況等。
(9)定期維護保養(yǎng)。注意襯板的磨損情況；潤滑油按期現(xiàn)換；速凝劑箱按時清洗等。
